Подключение QGroundControl по Wi-Fi

Возможны контроль, управление, калибровка и настройка полетного контроллера квадрокоптера с помощью программы QGroundControl по Wi-Fi. Для этого необходимо подключиться к Wi-Fi сети EURUS_CLOVER_xxxx.

По умолчанию на Клевере настроена возможность подключения QGroundControl с помощью UDP-бридж с автоматическим подключением

Подключение

  1. На первой вкладке QGroundControl выберите меню Comm Links.
  2. Нажмите кнопку Add, чтобы добавить новое подключение.
  3. Введите параметры подключения:
    • Name: Clover.
    • Type: TCP.
    • Host Address: 10.42.0.1.
    • TCP Port: 5760.
  4. Нажмите OK для сохранения параметров.
  5. Выберите созданное подключение и нажмите Connect.

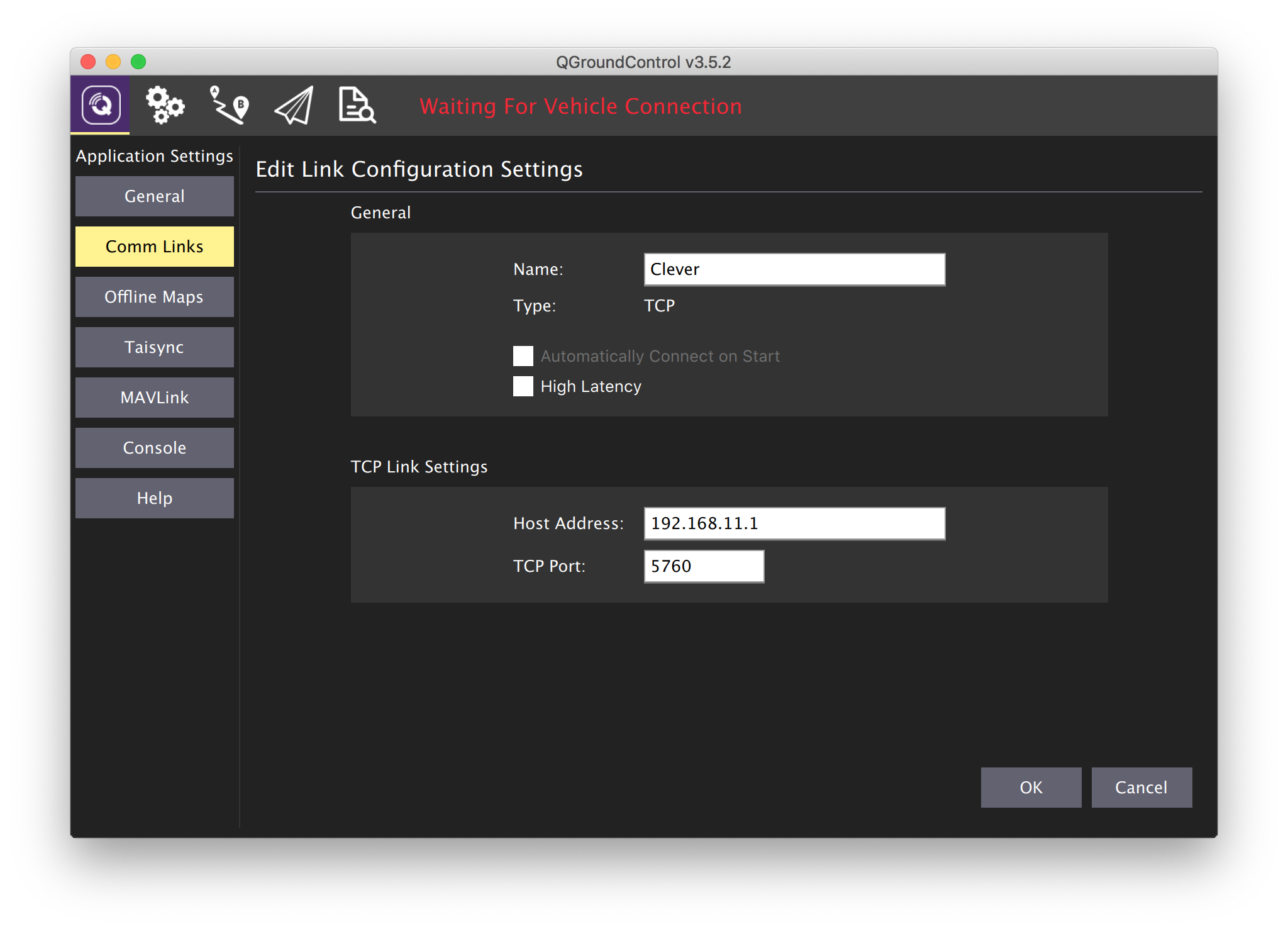

Подключение QGroundControl к Клеверу через TCP

UDP

Также возможна настройка подключения по протоколу UDP. Для выбора различных вариантов подключения по UDP необходимо отредактировать параметр gcs_bridge в launch-файле /home/pi/catkin_ws/src/clover/clover/launch/clover.launch.

После изменения launch-файла необходимо перезагрузить сервис clover:

sudo systemctl restart clover

UDP-бридж с автоматическим подключением

  1. Измените параметр gcs_bridge на udp-b.
  2. При открытии программы QGroundControl соединение должно установиться автоматически.

UDP-бридж без автоматического подключения

  1. Измените параметр gcs_bridge на udp.

  2. В QGroundControl создайте подключение со следующими настройками:

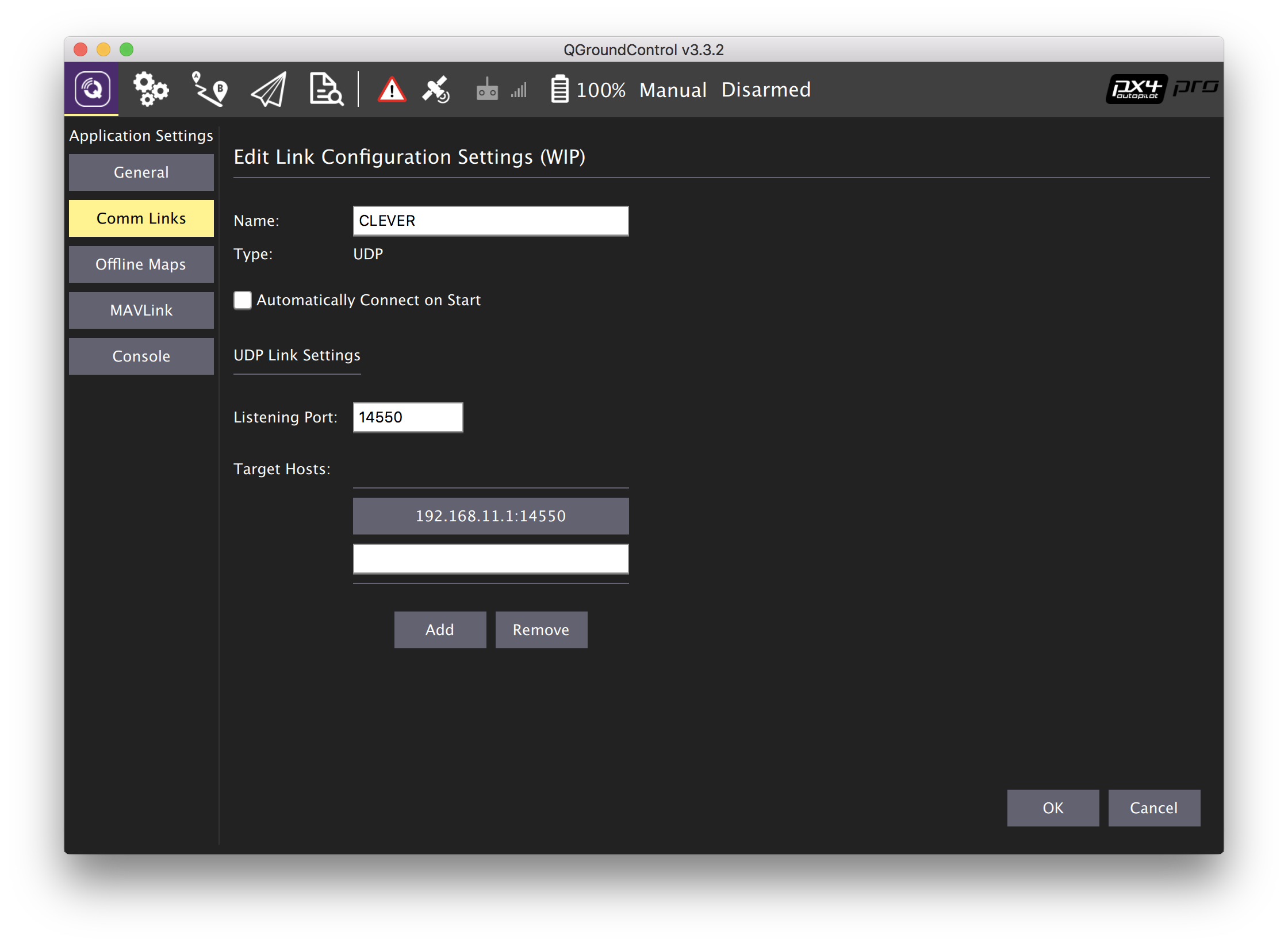

    QGroundControl UDP connection

  3. Выберите созданное подключение и нажмите Connect.

UDP broadcast-бридж

Особенностью UDP broadcast-бриджа является возможность просмотра телеметрии дрона одновременно с нескольких устройств (например с телефона и компьютера). Также он хорошо подходит для организации сети из устройств при помощи роутера.

  1. Измените параметр gcs_bridge на udp-pb.
  2. При открытии программы QGroundControl соединение должно установиться автоматически.

Далее: Доступ по SSH.
